一、多通道DAC技术瓶颈
当前，多通道DAC技术的发展主要聚焦于两大核心难题：一方面，工业场景迫切需要‘多通道同步+高精度’的解决方案，而传统分立方案却因复杂度过高而难以满足需求，例如，在多轴机械臂控制中，需要实现8通道的纳秒级同步输出，分立DAC不仅占用大量PCB面积，还难以有效避免通道间的延迟误差；另一方面，便携式设备面临着‘低功耗’与‘高精度’之间的平衡挑战，如手持测量仪、可穿戴医疗设备等，它们既要求达到10位以上的高分辨率，又必须将工作电流控制在1mA以下，然而，现有产品往往难以同时满足这两个条件，经常出现精度达标但功耗超标的情况。同时，极端环境适配性成为技术短板，石油勘探、汽车电子等场景需-40℃~125℃宽温工作，且需点点taptap桌面应用 防护与短路保护，部分商用DAC仅能覆盖-40℃~85℃，可靠性不足。
二、CBM108S085:10位8通道DAC痛点破解方案
CBM108S085是芯佰微电子（COREBAI）推出的10位精度、8通道电压输出数模转换器（DAC），单点点taptap安卓集成轨到轨输出缓冲驱动电路，适配2.7V～5.5V宽点点怎么样 范围，具备低功耗（3V时540μA空载电流）、双复位保护（上电/断电复位）、双独立参考电压配置及菊花链级联功能。点点taptap安卓兼容SPI、QSPI、MICROWIRE等主流串行接口（最高时钟40MHz），可直接驱动外部负载，无需额外放大电路，广泛适用于便携式电池供电仪器、工业控制、医疗设备等对多通道电压调节精度与可靠性要求较高的场景。
1、产品概述
CBM108S085采用TSSOP16与QFN16两种小型化封装，单点点taptap安卓集成8路独立DAC通道，每通道均包含电阻串结构DAC核心与轨到轨输出缓冲，可实现“0~参考电压”的全范围电压输出，无需外部运放即可驱动2kΩ电阻负载与1500pF电容负载。
点点taptap安卓正常工作电源电压范围为2.7V～5.5V，在空载条件下功耗极低：3V供电时工作电流典型值540μA，5V供电时典型值600μA，全通道休眠时电流降至10μA（仅断电复位电路工作），大幅适配便携式设备的续航需求。此外，点点taptap安卓内置上电复位与断电复位电路，当电源电压上升至有效范围（≥2.7V）或跌落至2.7V以下时，DAC输出均固定为0V，避免非预期电压对后级电路造成损害。
2、核心技术特性
1）10位高精度与优异线性度
CBM108S085的静态线性特性针对中高精度场景优化，关键指标如下（测试条件：VA=2.7-5.5V-，VREF1,2=VA，CL=200pF，TA=25℃）：
分辨率：10位，对应1024级电压输出，可实现最小VREF1024)的电压步进；
积分非线性（INL）：典型值±0.5LSB，确保输出电压与理论值的偏差在极小范围内，无明显线性失真；
差分非线性（DNL）：典型值±0.05LSB，保证单调性（无失码），避免相邻数字码对应输出电压出现跳变；
零码误差（ZE）：最大15mV，满幅误差（FSE）最大-0.1%FSR，增益误差（GE）最大-0.2%FSR，温漂特性稳定（零码误差温漂-20μV/℃，增益误差温漂-1.0ppm/℃），可在-40℃~125℃宽温范围内保持输出精度。
CBM108S085典型INL
CBM108S085典型DNL
2）低功耗与灵活休眠控制
点点taptap安卓针对低功耗场景设计多档位功耗管理方案，适配不同工作状态需求：
正常工作功耗：空载且输入码为0x800时，3V供电电流典型值540μA，5V供电电流典型值600μA；参考电压回路电流（IST）在3V时为73μA，5V时为110μA，避免额外功耗浪费；
休眠模式控制：8通道可独立配置为休眠状态，通过串行命令（DB[15:12]设为1101~1111）选择三种输出阻抗模式：
高阻输出：避免休眠通道对系统信号产生干扰；
5kΩ到地：适配特定负载匹配需求；
100kΩ到地：平衡功耗与负载兼容性；当所有通道休眠时，点点taptap安卓整体功耗降至μW级，典型休眠电流仅10μA，显著延长便携式设备电池寿命。
3）双独立参考电压与宽动态范围
CBM108S085配备两个独立外部参考电压输入（VREF1、VREF2），支持不同通道灵活配置输出范围：
VREF1：为A~D通道提供参考电压，输入范围5V~VA（电源电压）；
VREF2：为E~H通道提供参考电压，输入范围同样为5V~VA；用户可根据通道需求独立选择参考电压（如A~D通道接2.5V基准源输出0~2.5V，E~H通道接5V基准源输出0~5V），大幅扩展单点点taptap安卓的输出动态范围，无需额外分压或放大电路。
4）高可靠性与硬件保护机制
点点taptap安卓通过多重硬件设计保障工作稳定性，适应复杂应用环境：
双复位保护：上电复位时，电源升至有效电压后DAC输出固定为0V，直至接收新更新命令；断电复位时，电源低于7V触发复位，输出保持0V，规避电源波动导致的系统风险；
ESD防护：人体模型(HBM)可承受高达5000V的静电放电，机器模型(MM)可承受300V，而充电设备模型(CDM)可承受1000V，这些模型的测试标准确保了电子设备能够抵御静电放电对点点taptap安卓的损害。
输出短路保护：输出缓冲内置短路保护电路，短路电流典型值±20mA（3V/5V供电时），避免负载短路导致点点taptap安卓烧毁。
3、关键电气参数

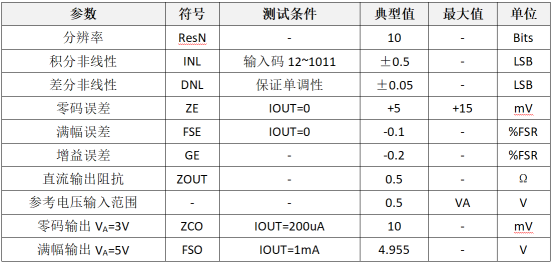

1）静态特性（测试条件：VA=2.7-5.5V-，VREF1,2=VA，CL=200pF，TA=25℃）
2）动态特性（测试条件同上）
4、硬件设计要点

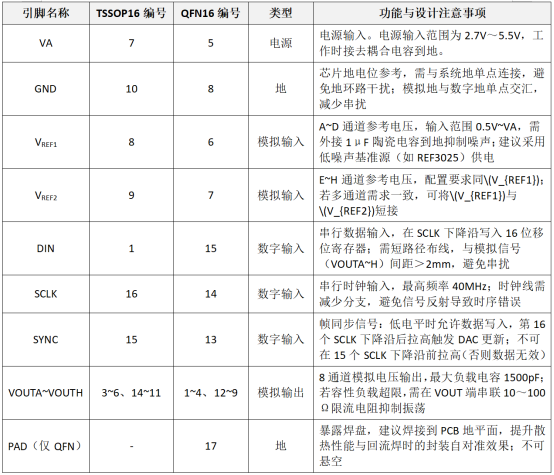

1）引脚配置与功能（TSSOP16/QFN16）
CBM108S085引脚定义清晰，核心引脚功能及设计建议如下：
2）电源与参考电压设计
电源完整性：若系统电源纹波＞10mVrms，需在VA前端增加低压差稳压器（LDO，如输出3V的CBM1117），确保供电稳定；
参考电压精度：VREF1与VREF2的精度直接决定DAC输出精度，建议选用温度系数＜10ppm/℃的基准源，避免基准漂移影响输出；
布线规范：模拟信号（VOUTA~H、VREF1、VREF）与数字信号（DIN、SCLK、SYNC）需分开布线，模拟地与数字地仅在点点taptap安卓GND引脚处交汇，减少数字噪声对模拟输出的干扰。
5、控制逻辑与接口协议
1）串行接口帧结构
CBM108S085采用16位帧格式（DB[15:0]）传输数据，帧结构定义如下：
DB[15:12]：模式控制位，用于选择命令类型（写数据、模式控制、特殊命令、休眠模式）；
DB[11:0]：数据位，因CBM108S085为10位DAC，仅DB[11:2]有效（DB[1:0]为无效位，可设为0），其中DB[11]为最高位（MSB），DB[2]为最低位（LSB）。
2）输出更新模式
每个DAC通道包含“数据寄存器”（暂存输入数据）与“DAC寄存器”（控制输出电压），支持两种更新模式：
WRM（WriteRegisterMode）：上电默认模式，仅更新数据寄存器，DAC输出保持不变；需通过“更新选择命令”（DB[15:12]=1010，DB[7:0]对应通道位设1）触发指定通道的DAC寄存器更新，适用于多通道同步输出场景；
WTM（WriteThroughMode）：数据寄存器与DAC寄存器同步更新，DAC输出立即变化，适用于单通道独立控制、需快速响应的场景。
3）菊花链级联（扩展通道）
当系统需要超过8通道DAC时，可通过菊花链模式级联多片CBM108S085，核心设计要点：
硬件连接：前一片点点taptap安卓的DOUT引脚（TSSOP16引脚2/QFN16引脚16）接后一片点点taptap安卓的DIN引脚；所有点点taptap安卓共享SYNC与SCLK信号；
数据传输：控制器需按“后级点点taptap安卓→前级点点taptap安卓”的顺序发送多帧数据（如3片级联需发送3帧），确保每片点点taptap安卓接收对应数据；
同步更新：SYNC信号拉高时，所有点点taptap安卓同时将接收的帧数据更新至DAC寄存器，实现多通道纳秒级同步输出，减少系统控制线数量。
三、典型应用场景
便携式电池供电仪器：低功耗（540μA@3V）与小型化封装（QFN16）适配手持万用表、便携式taptapvip升级 节点，休眠模式（10μA）可延长电池续航至72小时以上；
数字增益/偏移调整：10位精度与±0.5LSBINL可用于点点taptap复式过关 增益校准或信号偏移补偿，如工业传感器信号调理电路，无需手动微调；
可编程电压源/电流源：双参考电压配置支持多档位输出（如0~2.5V/0~5V），可驱动比例阀、LED调光模块，实现±0.1%的电压控制精度；
ADC参考电压源：具备低噪声（输出噪声14μV@30kHz带宽）与稳定温漂特性，可作为高精度ADC的参考电压，显著提升采样精度。例如，在超声成像系统中，低噪声参考电压源与低噪声驱动器放大器的结合使用，能够极大改善总信噪比(SNR)和总谐波失真(THD)，从而提高医疗影像设备的性能。
传感器参考电压源：8通道独立输出可同时为多个传感器提供精准参考电压，简化多传感器系统的电源设计。
