MODBUS TCP 转PROFI BUS协议转换网关，建议点赞收藏

网关功能

JH-TCP-PBM可通过拨码设置为MODBUSTCP主站或MODBUSTCP从站。

JH-TCP-PBM波特率可以选择： 2400、4800 、9600 、19.2K、38.4K 、57.6K，其它波特率可以定制。

字符格式及校验：8位无校验+1停止位、8位+偶校验+1停止位、8位+奇校验+ 1停止位、8位无校验+2停止位

JH-TCP-PBM作为MODUBUS主站，支持01H 、02H 、03H 、04H 、05H 、06H 、0FH 、10H号功能；

JH-TCP-PBM协议符合GB/T 20540-2006：测量和控制数字数据通信工业控制系统用现场总线第3部分：PROFIBUS规范；

应用拓扑图

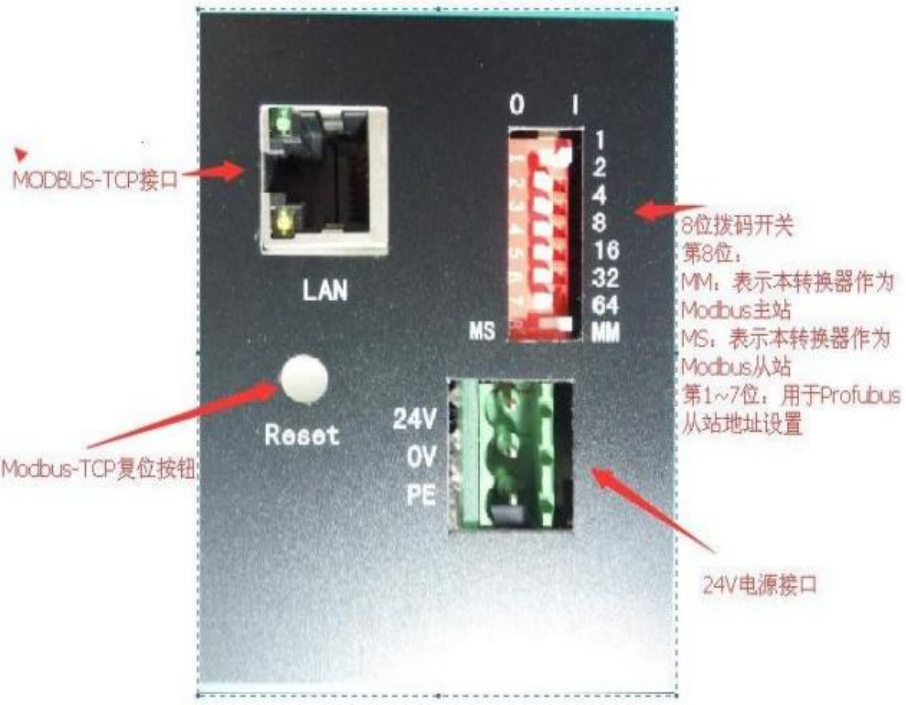

接口说明

注意：MODBUS TCP-tcp 接口 使用直连网线即可

指示灯说明

技术参数

支持的波特率：9.6Kbps~12Mbps

供电：24VDC(±5％)，最大功率3.5W

工作环境温度：-25～55℃,湿度≤95%

外形尺寸：57mm（宽）×105mm（高）×80mm（厚）

安装方式：35mm导轨

防护等级：IP20

大约重量：500g。

总结

MODBUS TCP转PROFIBUS协议转换网关，是工业自动化系统中实现跨协议设备集成与数据互操作的核心组件。该网关采用工业级硬件设计与实时固件架构，具备卓越的运行稳定性和通信可靠性，能够高效、精准地桥接基于以太网的MODBUS TCP协议与PROFIBUS-DP现场总线网络，实现数据帧、功能码及地址空间的透明转换与无缝传输。

通过深度的协议栈解析与双向数据映射机制，本网关有效解决了异构网络间的通信壁垒，支持包括周期数据交换、非周期参数访问及诊断信息传递在内的多种通信模式，为构建统一、高效、可扩展的自动化系统提供了可靠的底层通信基础设施。其在严苛工业环境下的高抗干扰能力、毫秒级转发延迟以及强大的网络带载能力，进一步确保了系统在实时性、吞吐量与兼容性方面的卓越表现。

我们可为客户提供该网关在冗余设计、故障切换、负载均衡及长期运行稳定性等方面的详细性能参数与测试报告，并结合实际应用场景，协助进行网络规划与配置优化。欢迎与技术团队联系，获取定制化的集成方案与技术支持，共同推动项目实现更高效的设备互联与智能化升级。
