对比硅基器件:SiC肖特基二极管如何突破高温环境限制?

分享到:

在现代电子技术飞速发展的当下,高温环境下的电子设备稳定运行成为诸多领域亟待解决的关键问题。无论是航空航天领域的发动机舱、核工业的反应堆周边,还是汽车工业的发动机控制系统,都对电子器件的耐高温性能提出了极高要求。在这一背景下,Si与SiC肖特基二极管应用对比愈加强烈,传统的硅基器件逐渐暴露出其在高温环境下的局限性,而以SiC肖特基二极管为代表的SiC功率器件则展现出了突破高温限制的巨大潜力。​

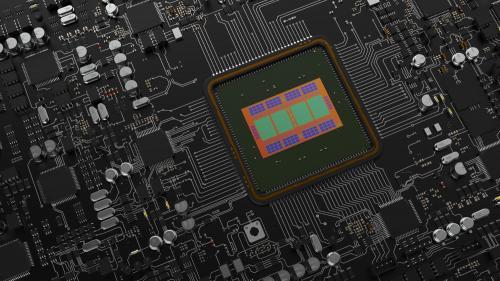

关键词:SiC(碳化硅)肖特基二极管

硅基器件作为电子工业的基石,在常温环境下凭借其成熟的制造工艺、较低的成本以及良好的电学性能得到了广泛应用。然而,当环境温度升高时,硅基器件的性能会急剧恶化。这首先源于硅材料本身的物理特性,硅的禁带宽度仅为1.12eV,在高温条件下,热激发会使大量电子从价带跃迁到导带,导致硅基器件的反向漏电流急剧增大。漏电流的增大不仅会使器件的功耗大幅上升,还会影响其开关特性和导通性能,严重时甚至会导致器件失效。例如,在温度超过150℃时,普通硅基二极管的反向漏电流会呈现指数级增长,使得其在高温电路中的应用受到极大限制。​

其次,硅基器件的耐高温能力还受到其制造工艺和结构的制约。硅基器件通常采用PN结结构,在高温下,PN结的反向击穿电压会明显下降,这是因为高温会加剧载流子的热运动,使得PN结的内建电场更容易被击穿。同时,硅基器件的封装材料和内部金属化层在高温下也容易发生老化和失效。封装材料的热膨胀系数与硅点点taptap安卓不匹配,在温度剧烈变化时会产生较大的热应力,导致点点taptap安卓与封装之间出现裂纹,影响器件的散热和电学连接。而内部金属化层在高温下会发生迁移和扩散,使得器件的接触电阻增大,进一步降低器件的性能。​

与硅基器件相比,SiC肖特基二极管在高温环境下表现出了显著的优势,这与其独特的材料特性和器件结构密不可分。从材料特性来看,SiC具有远超硅的禁带宽度,其禁带宽度达到2.2-3.3eV,是硅的2-3倍。较宽的禁带宽度使得SiC材料在高温下能够有效抑制电子的热激发,从而显著降低反向漏电流。即使在温度高达300℃以上的极端环境中,SiC肖特基二极管的反向漏电流仍然保持在较低水平,这大大提高了器件在高温下的稳定性和可靠性。此外,SiC材料还具有较高的热导率,其热导率约为490W/(m・K),远高于硅的150W/(m・K)。较高的热导率意味着SiC肖特基二极管能够更高效地将工作过程中产生的热量散发出去,减少热量在器件内部的积累,从而降低器件的结温,进一步提升其在高温环境下的工作性能。同时,SiC材料的临界电场强度也远高于硅,达到2.5-3.3MV/cm,是硅的10倍左右。这使得SiC肖特基二极管能够在相同的击穿电压下具有更薄的漂移区,从而降低器件的导通电阻,减少导通损耗,提高器件的效率,尤其在高温大电流工况下表现更为突出。​

在器件结构方面,SiC肖特基二极管采用金属与半导体接触形成的肖特基势垒作为整流结,与硅基PN结二极管相比,具有独特的优势。肖特基势垒的高度较低,使得器件的正向导通电压较低,导通损耗较小。更重要的是,肖特基二极管是多子导电器件,不存在少子存储效应,因此开关速度极快,开关损耗非常小。在高温环境下,少子的寿命会显著缩短,硅基PN结二极管的开关性能会受到严重影响,而SiC肖特基二极管由于没有少子存储效应,其开关特性几乎不受温度变化的影响,能够在高温下保持快速的开关速度,这对于高频高温电路来说至关重要。另外,SiC肖特基二极管的温度特性更为稳定。随着温度的升高,其正向导通电压虽然会有所下降,但下降幅度远小于硅基PN结二极管。同时,其反向击穿电压随温度的升高变化较小,能够在高温下保持较高的击穿电压,确保器件的安全工作。这种稳定的温度特性使得SiC肖特基二极管在温度波动较大的环境中也能保持良好的性能,大大拓宽了其应用范围。​

在实际应用中,SiC肖特基二极管在高温环境下的优势已经得到了充分验证。在航空航天领域,航天器的电力系统需要在极端高温环境下稳定运行,传统的硅基器件往往难以满足要求,而SiC肖特基二极管的应用则有效解决了这一难题。例如,在卫星的电源转换器中,采用SiC肖特基二极管后,不仅能够在高温下保持高效的能量转换,还大大减小了器件的体积和重量,提高了卫星的有效载荷。在汽车工业中,新能源汽车的电机控制器和车载充电器需要在发动机舱的高温环境下工作,SiC肖特基二极管的应用使得这些设备的效率和可靠性得到了显著提升。与传统的硅基器件相比,采用SiC肖特基二极管的电机控制器能够在高温下减少功耗,提高续航里程,同时延长设备的使用寿命。​

SiC肖特基二极管也并非完美无缺,其目前的制造成本相对较高,这在一定程度上限制了其大规模应用。但随着制造工艺的不断进步和生产规模的扩大,其成本正在逐渐下降。同时,科研人员也在不断优化SiC肖特基二极管的结构和工艺,进一步提升其性能,如通过引入场板结构来降低器件的边缘电场,提高击穿电压;采用新型金属接触材料来改善肖特基势垒的稳定性等。​

与传统的硅基器件相比,SiC肖特基二极管凭借其优异的材料特性和独特的器件结构,在高温环境下表现出了显著的优势,成功突破了高温环境的限制。其在反向漏电流、开关速度、温度稳定性等方面的出色表现,使其在航空航天、汽车工业、工业控制等领域具有广阔的应用前景。随着技术的不断发展和成本的降低,SiC肖特基二极管必将在高温电子设备中发挥越来越重要的作用,推动相关领域的技术进步和产业升级。
