无专业仪表也能精准测量电容和电感：简易测试装置与实用计算方法大揭秘
工程师通常可以使用信号和函数发生器，以及频率计数器和示波器，但他们可能无法使用电容或电感计。使用图 1 中的测试设置，您可以使用函数发生器、万用表、频率计数器和示波器测量电容或电感。

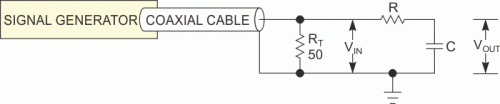

| 图 1. | 您可以使用此测试设置测量电容或电感。 |
使用该设置测量两个信号的幅度。然后，您可以在不测量相位角的情况下计算电容或电感。您可以将输入电压与输出电压的比值表示为：
您可以将其放入标准格式中：
求解 X 的方程后C，结果为：
使用关系
电容的基本方程为：
使用方便的比率 |V在/V外|=2，则
更多资讯内容，详见文章
