小编又来了，闲话少叙，我们直接开门见山进入主题，上一篇博文详解了以太网的数据链路层，大家都知道了物理层在物理连接上以透明方式发送比特流，包括编码，多路复用，同步，时钟恢复和序列化等等。那么接下来我们就看看数据链路层， 详解一下数据链路层。
其实针对数据链路层，很多人的概念里面就是MAC层，其实这样的理解不完全准确，针对数据链路层，其实是分层结构，也就是说数据链路层包含了两层，一层是MAC子层（Media Access Control），媒体接入控制层，另外一层是LLC子层（Logical Link Control），逻辑链路控制层，每一子层负责的作用也不一样，具体如下介绍，针对数据链路层，我们会重点介绍MAC层的数据帧，数据封包等等，LLC暂不做重点介绍。
1：逻辑链路控制子层（LLC）
1):负责与网络层接口，提供流量控制、差错控制及帧的组装/拆卸功能。
2):独立于底层物理介质，为上层提供统一的服务访问点（SAP）。
3):典型协议：IEEE 802.2 LLC协议。
2：介质访问控制子层（MAC）
1):管理物理介质的访问权限，解决多设备共享信道时的冲突问题。
2):定义硬件地址（如MAC地址）和帧格式（如以太网帧）。
3):典型协议：以太网的CSMA/CD、无线网络的CSMA/CA等。

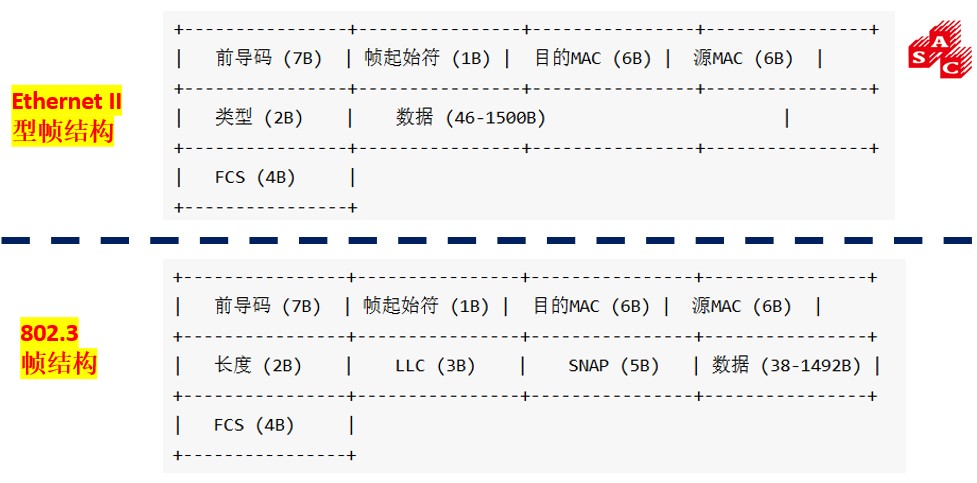

以上介绍完数据链路层的分层，接下我们就重点看看MAC层帧结构。以太网帧是数据链路层中传输数据的基本单位，主要用于以太网中数据的封装与传输。以太帧的结构因协议的不同而有所差异，其中局域网里最常见的两种帧格式为Ethernet II和IEEE802.3，首先先对比一下两种帧格式：
备注：
*LLC 头：3 字节，LLC 头用以标志上层协议，LLC 头中包含 DSAP，SSAP 以及 Control 字段，但是能表示的协议类型数量有限。
*SNAP 扩展：5 字节，SNAP扩展了 LLC 属性，新添加了一个 2Bytes 的协议类型域，从而使其可以标识更多的上层协议类型；另外添加了一个 3Bytes 的 OUI 字段用于代表不同的组织。

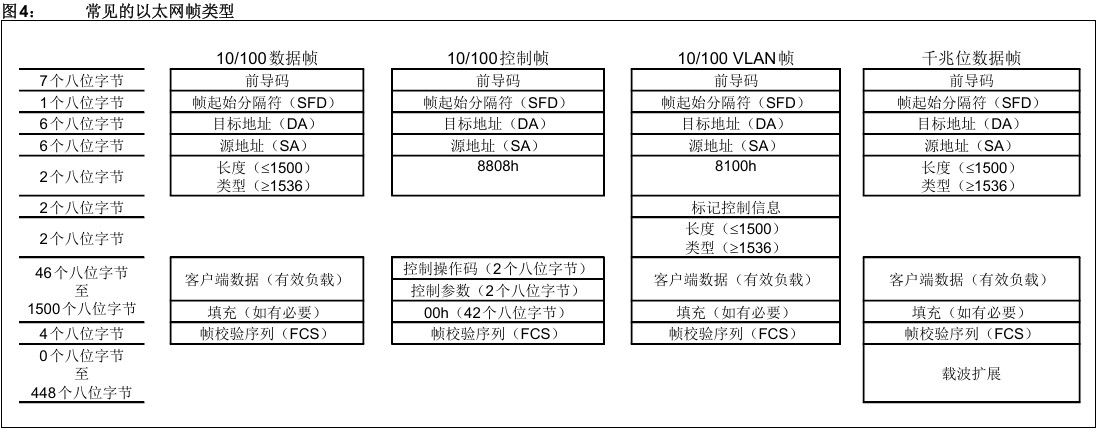

如下图是以太网基本帧格式和常见的以太网帧类型：
