Modbus RTU转DeviceNet 协议转换网关工业级 HT3S-DNS-MDN

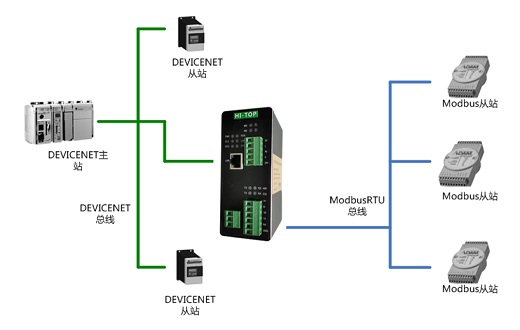

本网关实现MODBUS RTU转DeviceNet功能，能够实现Modbus RTU接口仪表、变频器、综保、软启动器等设备接入到DeviceNet的PLC或者DeviceNet网络系统。网关在MODBUS RTU 一侧支持主站或从站，在串口一侧物理接口有RS-485或RS-232两种，支持DeviceNet从站。

技术参数

DEVICENET 技术参数

• DEVICENET接口为从站，支持poll扫描。
• 支持的波特率：125K, 250K, 500K。
• DEVICENET网络总线供电。
• DEVICENET输入输出长度：各128bytes。
• DEVICENET站地址：0-63，一个网络，包括主站在内，最多接64个节点。

MODBUS-RTU 技术参数

• 网关的 MODBUS 接口可通过拨码选择作为主站或从站，两种工作方式二选一 工作。
• 网关的 MODBUS 接口可通过拨码选择 RS485 接口或 RS232 接口，两种接 口二选一工作。
• 网关的 MODBUS 波特率支持： 2400、4800、9600、19.2K、38.4K、57.6K、 115.2K，其它波特率可以定制。
• 网关的 MODBUS 字符格式及校验位：8 位无校验+1 停止位、8 位+偶校验+1 停止位、8 位+奇校验+1 停止位、8 位无校验+2 停止位。
• 网关作为 MODBUS 主站，支持 01H、02H、03H、04H、05H、06H、0FH、 10H 号功能。
• 网关作为 MODBUS 从站，支持 02H、04H、0FH、10H 号功能。
• 网关作为 MODBUS 主站，最多能带 32 个 Modbus 从站。

电气参数

• 点点怎么样 电压：直流 24V/200mA（18V～30V 可用），功率3.5W。使用中建议接好保护地 PE
• 环境温度： 运输和存储：-40℃～+85℃ , 工作温度：-40℃～+75℃
• 工作相对湿度：-25～55℃， 湿度≤95%
• 外形尺寸：50mm（宽）×126mm（高）×94mm（厚）；
• 安装方式：35mm导轨；
• 防护等级：IP20；
• 重量：约500g。
